承插焊/NPT螺紋鍛鋼止回閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

H61W鍛鋼焊接止回閥產品概述:

鍛鋼止回閥有三種閥蓋設計形式.一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

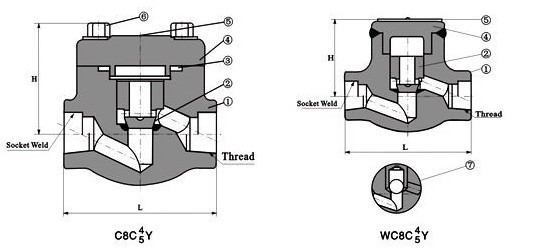

H61W鍛鋼焊接止回閥結構圖：

H61W鍛鋼焊接止回閥結構圖

鍛鋼升降止回閥800LB

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夾柔性石墨		316夾PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS	縮徑	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS	全徑		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

鍛鋼升降止回閥900LB～1500LB

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276316（L）
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105	A182F22	A182F304（L）	A193 B8（M）
5	銘牌	SS
6	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
7	球	A182F304	A182F304	A182F304	A182F304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS	縮徑	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS	全徑		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

鍛鋼旋啟式止回閥800LB、900LB～1500LB

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥座	A276410	A276304	A276F304（L）	A276F316（L）
3	閥瓣	A276420	A276304	A276F304（L）	A27F316（L）
4	螺母	A1942H	A1944	A1948	A1948M
5	搖桿	A105	A182F22	A182F304（L）	A182F316（L）
6	墊片	316夾柔性石墨		316夾PTFE
7	閥蓋	A105	A182F22	A182F304（L）	A182 F316（L）
8	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
9	銷釘	a276420		A182F304	A182F316
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		3/8”	1/2”	3/4”	1”	11/4"	11/2"	2"
L	800LB	79	79	92	111	120	120	140
L	900LB～1500LB	92	111	111	120	120	140	178
W	800LB	61	61	78	84	101	120	133
W	900LB～1500LB	79	79	79	97	105	120	140
重量	800LB	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900LB～1500LB	3.1	3.0	3.6	4.3	6.1	8.8	12.6

自密封旋啟式止回閥900LB～2500LB

序號	零件名稱	CSTOASTM	ASTOASTM	SSTOASTM
序號	零件名稱	A105	F22	F304(L)	F316(L)
1	閥座	A276410	A276304	A276304(L)	A276316(L)
2	銷釘	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	閥體	A105	A182F22	A182F304(L)	A182F316(L)
6	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四開環	A276420	A182F304		A182F316
9	吊橋	A193B7	A193B16	A193B8	A193B8M
10	搖桿	A105	A182F22	A182F304(L)	A182F316(L)
11	閥瓣	A276410	F304	A182F304(L)	F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
重量	2500lb	10.0	9.6	9.4	21.5

自密封升降止回閥900LB～2500LB

標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276 420	A276304	A276304（L）	A276316（L）
3	密封螺母	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封圈	A276 304L	A276 304L	A182F304（L）	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500LB	9.0	7.6	8.4	19.5	20.1	21.8

承插焊/NPT螺紋鍛鋼止回閥介紹

型號：H61/4W/H/Y-800LB H14W/H/Y-800LB

材質：A105 F11 F304 F316 F321

鍛鋼止回閥
