Q41F-16P不銹鋼三片式球閥

您當前的位置:首頁  / 產品中心  / 不銹鋼閥門  / 不銹鋼閥門系列 / Q41F-16P不銹鋼三片式球閥

產品展示

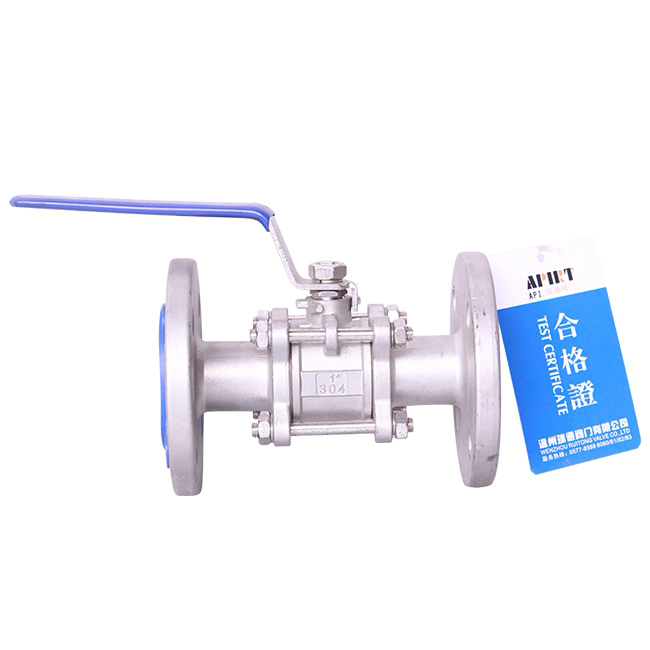

Q41F-16P不銹鋼三片式球閥

Q41F-16P不銹鋼三片式球閥
  • 質量穩定:實行全過程質量監控,細致入微,各方面檢測!
  • 價格合理:嚴格把控成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 熱線:0577-8588 8060

產品詳情

三塊式法蘭球閥產品簡述:

三塊式法蘭球閥,是內螺紋球閥及對焊連接球閥分為整體式。三片式法蘭球閥體鑄造采用臺灣引進的新型工藝,結構合理、造型美觀。 三片式法蘭球閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。 三片式球閥設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。

應用規范

公稱壓力:1.6-6.4MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W, O, G)
主要用途

三片式法蘭球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。 選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

主要零件材

序號NO

零件名稱Part name

材質material

不銹鋼Stainless stee

碳鋼Carbon steel

1

螺栓Bolt

不銹鋼SS304

碳鋼Carbon steel

2

彈簧墊圈Washer

不銹鋼SS304

不銹鋼SS304

3

螺母Nut

不銹鋼SS304

碳鋼Carbon steel

4

閥蓋Cap

不銹鋼CF8/CF8M

碳鋼WCB

5

閥體Body

不銹鋼CF8/CF8M

碳鋼WCB

6

球體Ball

不銹鋼CF8

不銹鋼CF8

7

密封圈Joint ring

聚四氟乙稀PTFE

聚四氟乙稀PTFE

8

閥桿Stem

不銹鋼SS316

不銹鋼SS304

9

填料Stem packing

聚四氟乙稀PTFE

聚四氟乙稀PTFE

10

壓緊螺母Gland nut

不銹鋼SS304

不銹鋼SS304

11

彈簧墊圈Washer

不銹鋼SS304

不銹鋼SS304

12

螺母Nut

不銹鋼SS304

不銹鋼SS304

13

手柄Handle

不銹鋼SS304

不銹鋼SS304

主要尺寸 單位:mm

SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160

b

14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

140

180

250

W

130

140

140

170

200

220

220

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22

三片式法蘭球閥結構圖:


訂貨流程:
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。
